صيانة أنظمة VRF

VRF وصف عام لتدفق وسيط تبريد متغير. VRV علامة تجارية لشركة Daikin، وليست اسمًا عامًا لكل الأنظمة. الصيانة تتطلب ربط كل وحدة وعنوان وفرع ومنطقة تحكم بالنظام الصحيح.

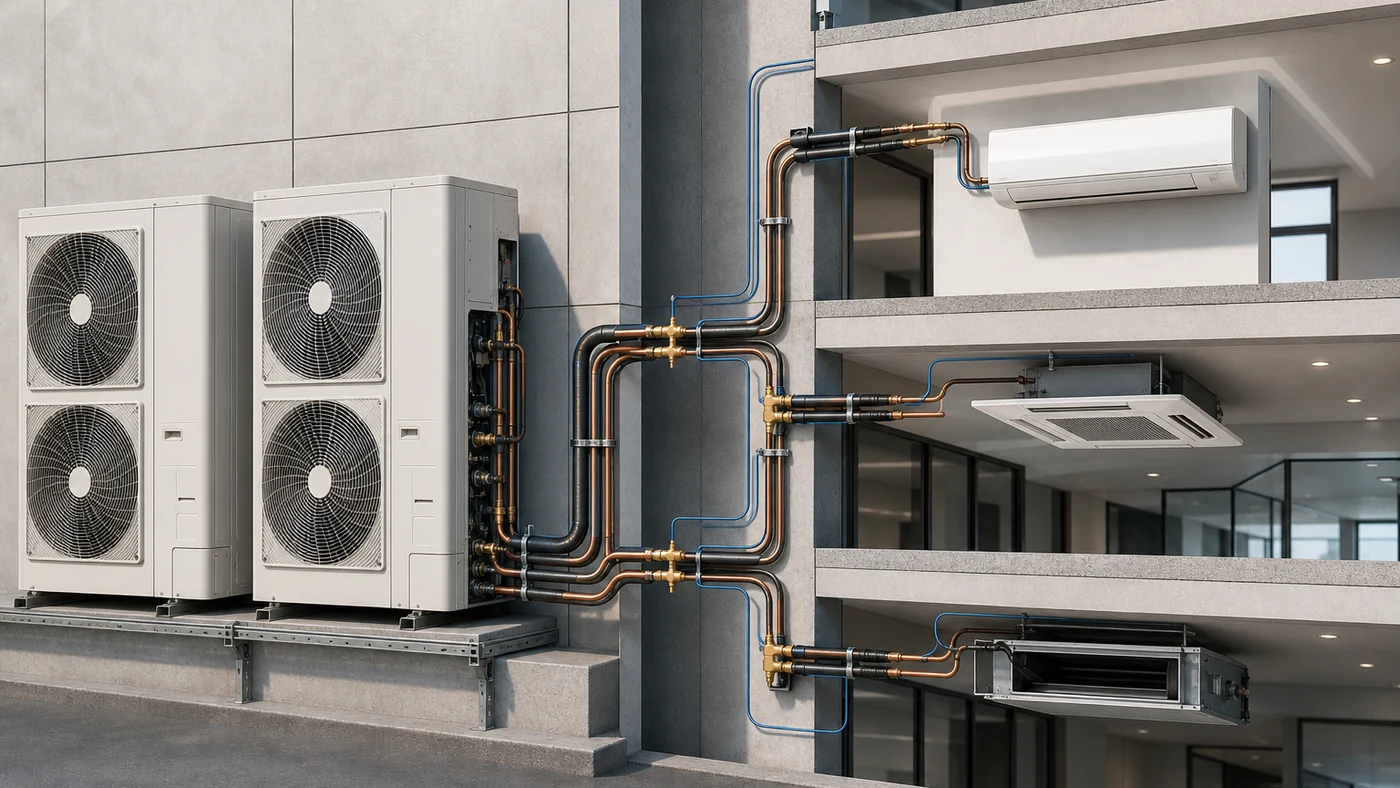

وحدات VRF خارجية معيارية متصلة عبر شبكة مواسير وفروع بوحدات داخلية جدارية وكاسيت ودكت مخفي — تصور مرجعي لترابط نظام VRF متعدد الوحدات؛ مسارات المواسير والفروع والاتصال الفعلية يحددها تصميم المصنع المعتمد.

حدود المسؤولية

المالك

مسح واجهة الوحدة الداخلية فقط.
تنظيف أو استبدال فلتر يسمح به دليل المستخدم فقط.
تسجيل الكود الظاهر على الشاشة أو الريموت.
لا يفتح ألواحًا ولا يغيّر إعدادات الخدمة أو العناوين.

فني تكييف مؤهل

تنظيف الوحدات الداخلية والخارجية والصرف ضمن إجراء OEM، القياسات الكهربائية/الهوائية المسموحة، والتنسيق مع التحكم.

مختص مدرب من المصنع

برنامج OEM، سجل الأعطال، العنونة، الإعدادات، الإنفرتر، صمامات التمدد، branch selectors، اختبار التسرب والإخلاء والشحن وأي تعديل في دائرة التبريد.

أوقف العمل واعزل النظام وفق OEM: عند رائحة احتراق، دخان/شرر، قاطع يفصل، ماء قرب الإلكترونيات، تلف كابل اتصال، مروحة غير مؤمنة، تسرب وسيط مشتبه أو إنذار سلامة. لا تمسح سجل الأعطال ولا تغيّر العناوين/الإعدادات قبل حفظها. دليل المصنع للموديل ومتطلبات وسيط التبريد مقدمان على هذه الصفحة.

الجرد والعنونة قبل الخدمة

أنشئ قائمة للوحدات الخارجية والوحدات الداخلية ووحدات استعادة الحرارة/صناديق branch selector وأجهزة التحكم المركزية والبوابات.
سجّل الموديل والتسلسل، عنوان النظام والوحدة، اسم الغرفة، مجموعة التحكم، الدائرة الكهربائية، ونوع الوحدة الداخلية.
طابق مخطط المواسير والأسلاك مع الواقع، وحدد أي عناوين مكررة أو وحدات غير ظاهرة في الشبكة بواسطة مختص المصنع.
احفظ نسخة من الإعدادات وسجل الأعطال وبيانات التشغيل قبل أي إعادة ضبط أو تحديث.

صيانة حسب نوع الوحدة الداخلية

جداري

حدد نوع الفلتر، احمِ اللوحة والثرمستورات ومحرك البلوور، نظف الملف والعجلة والصينية، واختبر الصرف والريش.

كاسيت

أمّن العمل على ارتفاع والواجهة وأسلاكها، ونظف الملف والبلوور ثم اختبر المضخة والعوامة وخروج الماء.

دكت مخفي

تحقق من الوصول وترتيب الفلاتر والضغط الساكن/التدفق، ونظف الملف والبلوور والصرف؛ صمم المصيدة حسب ضغط الصينية وOEM.

أرضي أو سقفي معلق

افحص التثبيت/التعليق، احتواء ماء الغسيل، الفلاتر والملف والبلوور والصرف، وفق مسار الوصول الخاص بالنوع.

العزل والتنسيق مع التحكم

حدد أثر فصل وحدة أو دائرة على بقية النظام. اتبع تسلسل الإيقاف والعزل وتفريغ شحنة المكثفات في الإنفرتر كما يحدده OEM.
نسّق مع إدارة المبنى لإيقاف الجداول والأوامر المركزية ومنع بدء التشغيل عن بعد أثناء العمل، وطبّق LOTO.
لا تفصل كابلات الاتصال ولا تستخدم أجهزة قياس قد تضر ناقل البيانات إلا وفق إجراء المصنع.
بعد الخدمة أعد الجداول والأوضاع والمجموعات، وتحقق من ظهور جميع الوحدات وعدم وجود تعارض أو إنذارات.

التشخيص والوحدة الخارجية

وثّق التاريخ والوقت والكود والوحدة وظروف التشغيل. اقرأ سجل الأعطال والبيانات الحية بأداة OEM بدل الاعتماد على الكود اللحظي وحده.
افحص المكثف والخلوص والمراوح والتآكل وعزل الأنابيب، واحمِ وحدات القدرة والإنفرتر عند التنظيف.
قيّم أوامر الضواغط والمراوح وصمامات التمدد والحساسات ودرجات الحرارة/الضغوط وفق إجراء المصنع.
لا تحكم على الشحنة من ضغط منفرد. أنظمة VRF تغيّر السعة والتدفق؛ اتبع طريقة OEM، وزن الشحنة التصميمية وطول المواسير، بيانات التشغيل، واختبار تسرب موثق.

وسيط التبريد وسلامة الإشغال

أعمال الاسترجاع، اختبار التسرب، الإخلاء، الشحن واللحام لمختص مدرب ومجهز لنوع الوسيط. تحقق من حدود تركيز وسيط التبريد وحجم الغرف وتقسيم المناطق ومتطلبات كشف/تهوية أو إجراءات الطوارئ كما يحدد التصميم والكود وOEM. إذا كان الوسيط مصنفًا A2L، استخدم أدوات وإجراءات مناسبة لقابلية الاشتعال المنخفضة، وتحكم بمصادر الاشتعال وتهوية الموقع وفق اللوائح؛ لا تفترض أن جميع أنظمة VRF تستخدم الفئة نفسها.

المواد الكيميائية

اتبع OEM وملصق المنتج وSDS. تحقق من توافق الألمنيوم والطلاءات وmicrochannel، التخفيف والشطف والتهوية وPPE والموافقة المحلية. لا تخلط المواد ولا تستخدم مطهرًا أو معالجة صرف بلا استخدام مسموح صراحة.

الإغلاق والتوثيق

أعد الأغطية والحواجز والعناوين والإعدادات التي جرى توثيقها، ثم نفذ فحص شبكة الاتصال.
اختبر كل نوع داخلي: المروحة والثرمستور والريش/المضخة والصرف، وسجّل الاستجابة.
احفظ تقرير أداة OEM، الأكواد النشطة/التاريخية، بيانات التشغيل، قائمة الوحدات التي خُدمت والمواد المستخدمة.
