دكت سبليت — Ducted Split

كيف يعمل

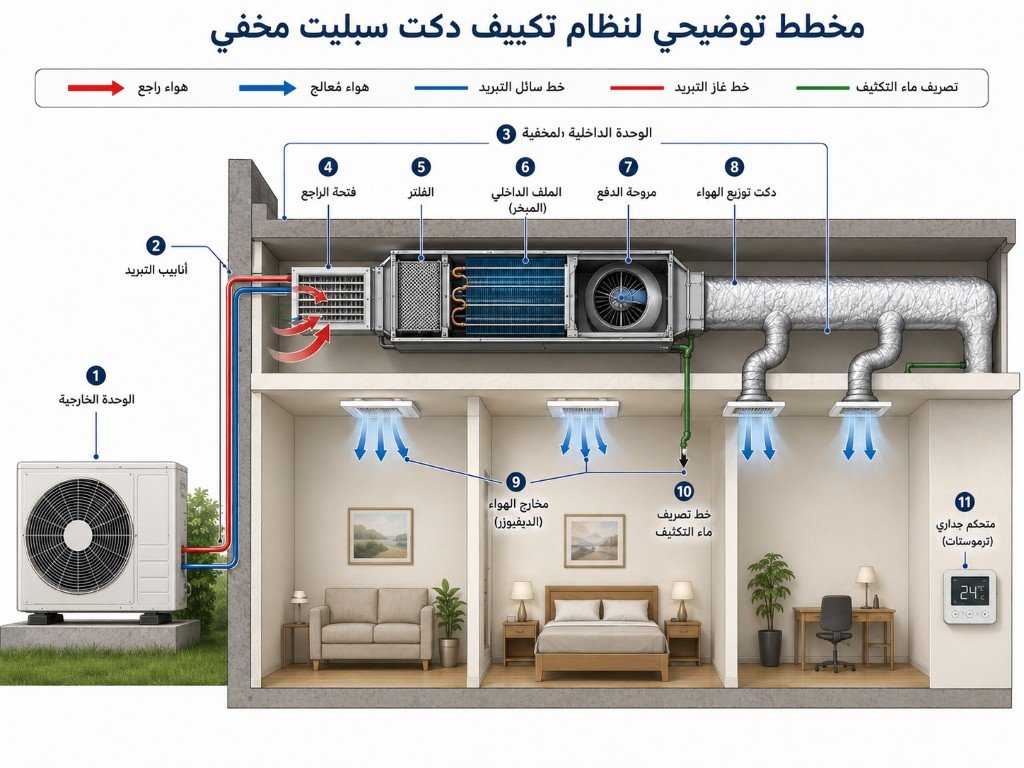

نفس دورة التبريد المشروحة في تبويب السبليت، لكن الوحدة الداخلية هنا صندوق مستطيل مخفي فوق السقف المستعار (في الحمامات والممرات غالباً) يضم ملف التبريد + مروحة بلوار قوية بضغط استاتيكي يكفي لدفع الهواء عبر شبكة دكتات إلى مخارج (دفيوزرات) في عدة غرف، ويسحب الهواء الراجع من شبكة/فتحة راجع. الوحدة الخارجية على السطح أو الأرض تحمل الضاغط والمكثف.

• الأحجام الشائعة: 2 / 2.5 / 3 / 4 / 5 طن للوحدة الواحدة. فيلا كويتية نموذجية 400 م² تحوي 5 – 8 وحدات (وحدة لكل منطقة: صالة، غرف نوم جهة كذا، ديوانية…).
• الغاز: الموديلات الحالية R-410A وبدأ R-32 ينتشر؛ الأنظمة المركبة قبل ~2014 غالبها R-22 (راجع تبويب الغازات لمسألة الإحلال).
• التحكم: ثرموستات جداري لكل وحدة — في الكويت غالباً بجهد 220V يتحكم بالكونتاكتور مباشرة (راجع تبويب الثرموستات).
• الكهرباء: الوحدات حتى 3 طن غالباً وجه واحد 240V؛ 4 – 5 طن غالباً ثلاثة أوجه 415V. كل وحدة بقاطع مستقل (نموذجياً: 3 طن ≈ قاطع 32A وجه واحد، 5 طن ≈ 20 – 25A ثلاثي).

التركيب في البناء الجديد — التسلسل الصحيح

1. حساب الأحمال غرفة-غرفة (يدوياً بطريقة CLTD أو ببرامج HAP/Elite) ثم تقسيم البيت مناطق وتحديد عدد الوحدات وأحجامها. لا تقبل التحجيم "بالعين" — التهوين يفشل في أغسطس والتضخيم يرفع الرطوبة والفاتورة.
2. مرحلة العظم: تثبيت مجاري السليفات في الجسور إن لزم، وتمديد مواسير النحاس المعزولة ومواسير صرف التكاثف وكيابل الكهرباء والتحكم في مساراتها قبل صب/إغلاق أي شيء، مع اختبار ضغط بالنيتروجين وتركه مضغوطاً حتى التشغيل.
3. قبل الجبس: تعليق الوحدات الداخلية بقضبان مقلوظة وقواعد مانعة اهتزاز مع ميل طفيف جهة الصرف، تصنيع وتركيب الدكتات المعزولة وربطها بالوحدات بوصلة قماشية مرنة، وتحديد مواقع المخارج والراجع وفتحات الوصول.
4. بعد التشطيب: تركيب الوحدات الخارجية على قواعد، استكمال اللحامات، الفاكيوم حتى 500 ميكرون، الشحن بالوزن حسب أطوال المواسير، تركيب الثرموستات، ثم اتزان الهواء: ضبط دمبرات الفروع حتى تأخذ كل غرفة نصيبها المصمم من الهواء (راجع توزيع الهواء).
5. التسليم: تشغيل تجريبي بقياس التيارات والضغوط وفرق الحرارة لكل وحدة، وتسليم مخططات as-built وجدول صيانة.

نقاط حرجة في التنفيذ الكويتي

• فتحات وصول (Access doors) تحت كل وحدة وكل صمام ومضخة صرف — غيابها يعني تكسير جبس عند أول عطل.
• صرف التكاثف: كل وحدة تنتج 2 – 6 لتر/ساعة صيفاً. ميول مستمرة 1 – 2%، سيفون (U-trap) عند كل وحدة لأن المروحة تسحب سلباً، وتجميع في مواسير رئيسية إلى مصرف — وحوض احتياطي (Drain pan) ثانٍ تحت الوحدة مع عوامة فصل في التركيبات الجيدة.
• الراجع: أهم خطأ شائع: راجع واحد صغير في الممر مع أبواب غرف محكمة — يخنق النظام. إما راجع لكل منطقة أو فتحات انتقال أسفل الأبواب (Undercut/Transfer grille).
• هواء نقي: الكود يشترط نسبة هواء خارجي في المباني العامة؛ في الفلل يضاف غالباً دكت هواء نقي صغير بفلتر على الراجع.
• عزل غرف الوحدات الخارجية على السطح: اترك ممرات خدمة ومسافات بين الوحدات حسب الكتالوج؛ رصّها متلاصقة يجعلها تتبادل الهواء الساخن وترفع استهلاكها جميعاً.

التحديث في المباني القائمة (Retrofit)

• إحلال وحدة بوحدة (الأكثر شيوعاً): استبدال الوحدتين الداخلية والخارجية القديمتين R-22 بنظام R-410A/R-32. يلزم غالباً استبدال مواسير النحاس أو غسلها كيميائياً وتجفيفها بالنيتروجين، والتأكد من توافق المقاسات؛ زيت R-22 المعدني المتبقي يسمم زيت POE الجديد.
• الدكتات القديمة تبقى عادةً إذا كانت سليمة العزل ومحكمة — لكن افحصها: دكتات الثمانينات والتسعينات كثيراً ما يكون عزلها متهالكاً وتسريبها 20 – 30% من الهواء؛ إعادة إحكامها (بمعجون دكت لا بشريط لاصق عادي!) وتجديد عزلها يحسن الأداء أكثر من زيادة حجم الوحدة.
• زيادة حجم وحدة عن الأصل ممنوعة بلا مراجعة: الدكت القائم له سعة هواء محددة؛ وحدة أكبر على دكت صغير = ضجيج وضغط عالٍ وتجمد ملف وفشل مبكر.
• بيت بلا سقف مستعار: إدخال نظام مخفي يستلزم سقفاً جديداً (تكلفة جبس + خفض ارتفاع ≥ 35 سم في الممرات) — يُجدى فقط ضمن ترميم شامل، وإلا فالسبليت الجداري أعقل.
